Capital > 加氯系统管路附件
美国首都加氯系统系统管路附件。

加氯系统管路附件

氯气正压管路标准管接头：
首都加氯机接头符合美国氯气研究所干氯气（气态和液态）管路系统接头标准，适用于ClassⅠ和Ⅳ 氯气场合*。
标准：ANSI B16.11、ASTM A 105、API Class 3000LB。材质：锻钢。
*ClassⅠ：气氯压力：150PSI 温度：-29～149℃；Class Ⅳ：液氯或气氯压力：300PSI ，温度：-29～149℃

氯气弯头 氯气弯头 氯气三通 氯气四通 氯气直通
3/4"、1"NPT 90°弯头 3/4"、1"NPT 45°弯头 3/4"、1"NPT三通 3/4"、1"NPT 四通 3/4"、1"NPT 直通
氯气截止阀

GLOBE型截止阀

　　为美国氯气研究所首推之干氯气（气态和液态）管线阀门，提供了非常重要的安全特性、在开/关的二个方向上均不会容留液氯。多次旋转操作防止（有时意外的）快速关闭阀门。阀杆密封填料气密调整方便，密封可靠，可用于ClassⅠ和Ⅳ氯气场合。
标准：API602、ANSI B16.34 、ASTM A 105、API Class 800LB
密封垫：304SS＋石墨 　　　　　　　　　　　　填料：Grafoil

型号 口径 L H H1 S
GLOBE 3/4"NPT 92 195 167 95
GLOBE 1"NPT 112 240 205 125

氯气球阀

　　三段式浮动球结构，籍助进口介质压力将浮动的球推向出口密封座进行密封。密封可靠，维修方便（更换零件不需拆卸管路）。可用于ClassⅠ氯气场合。氯气手动球阀
密封材料：PTFE　　　　　　　　　　　　　　　　　工作压力：4.0Mpa

型号 口径 阀体 阀球/杆 H L
G 3/4" M020-F2030 WCB(碳钢) lCr18Ni9Ti 80 100
M020-F3031 lCr18Ni9Ti lCr18Ni12Mo2Ti
G 1" M025-F2030 WCB(碳钢) lCr18Ni9Ti 87 115
M025-F3031 lCr18Ni9Ti lCr18Ni12Mo2Ti

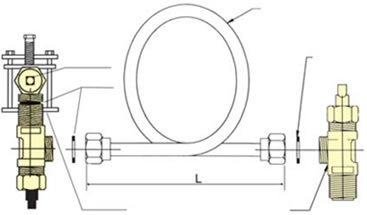

柔性联接铜管及配置柔性铜管

柔性铜管规格

G 3/4"-ф10×1.2 L=1.2m G 3/4"-ф10×4.0 L=4.0m
G 3/4"-ф10×1.5 L=1.5m G 3/4"-ф10×6.0 L=6.0m
G 3/4"-ф10×2.0 L=2.0m 材质：紫铜、黄铜、（电镀）
*特殊长度协议订货
G 3/4"-ф10×3.0 L=3.0m

加氯系统其他附件

名称 规格 备注
氯瓶支架 吨级 碳钢
氯角阀 G 3/4" 黄铜
汇流排 DN20,DN25
2,3,4,5孔可选		 碳钢
含氯角阀
缓冲过滤器 ф120 碳钢
活套法兰 G 3/4"(DN20) / PN20
G1"(DN25) / PN20		 碳钢
带短管
表座 G 3/4"×M20,G1"×M20
G 3/4"×1/2"NPT
G 1"×1/2"NPT		 碳钢
PVC
钽膜片压力表 0～1.6Mpa 可选触点输出
垫片 ф24×2，ф46×2 PTFE或铅
无缝钢管 ф27×3.5，ф34×3.5 碳钢
我们在你身边

我们歇力为您找到最适合的产品、资源和服务。

告诉我们您的需求

客服一：3280317584
有事可以QQ交谈

客服二：2113522900
有事可以QQ交谈

客服三：154602185
有事可以QQ交谈

客服邮箱：

13826157744

水射器 气体入口 水入口 溶液出口 紧急排放
EJ100 3/8英寸管

3/4英寸标准螺纹管或1英寸软管

3/4英寸标准螺纹管或1英寸软管

 N/A
EJ200

1/2英寸或

5/8英寸管

1-1/4英寸标准螺纹管或1-1/2英寸软管

1-1/4英寸标准螺纹管或1-1/2英寸软管

 N/A
EJ500 5/8英寸管

1-1/4英寸标准螺纹管或1-1/2英寸软管

1-1/4英寸标准螺纹管或1-1/2英寸软管

 N/A
EJ17 5/8英寸管 1英寸标准螺纹管

3/4英寸标准螺纹管或1英寸软管

 5/8英寸管

水射器EJ100

水射器EJ100

水射器EJ500

水射器EJ500

水射器EJ17

水射器EJ17

真空调节器

真空调节器

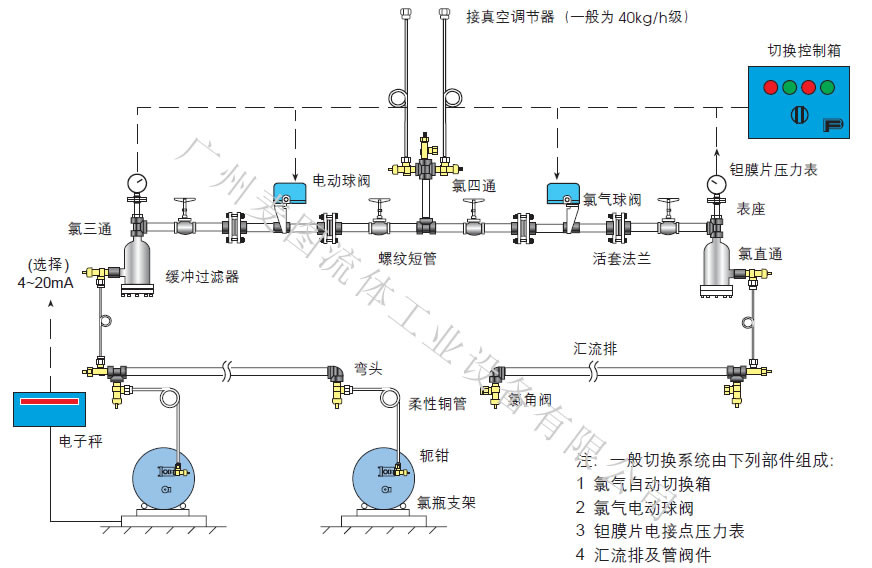

加氯机正压管路系统典型配置图

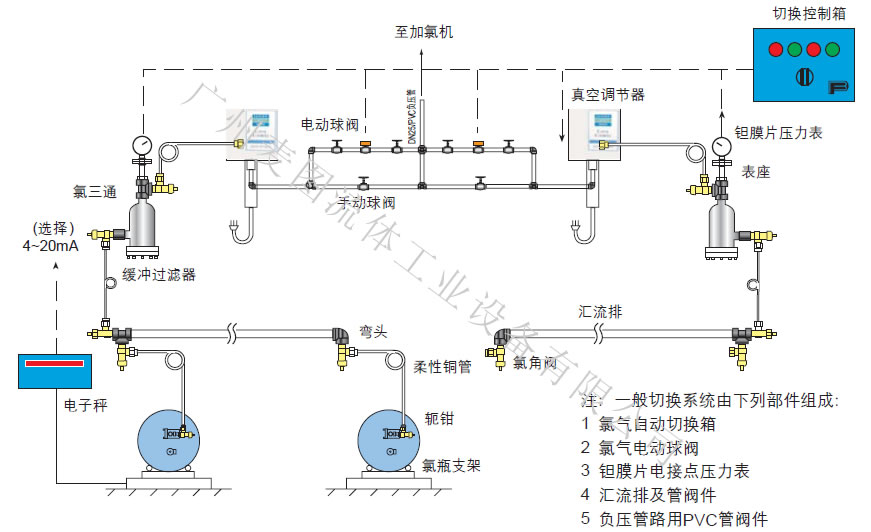

加氯机负压管路系统典型配置图
