WP840系列气体投加装置

　　WP840系列气体投加装置为壁挂式安装，真空运行。
　　WP840系列壁挂式气体投加装置室内安装非常方便，出厂时已经过测试，运行之前无需现场调试。有六种不同规格的流量管，测量范围为10 到 500 PPD (200克/小时到10 千克/小时)，可以满足气体不同流量要求。

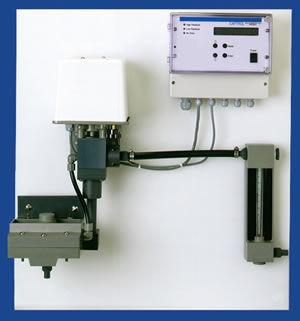

　　WP840系列壁挂式气体投加装置包括壁挂板、真空调节器和水射器或喷射混合器。壁挂式气体投加装置包括Capital Controls自动阀门，气体流量管，控制器和压差调节器，这些装置均安装在面板上，壁挂板为防腐蚀材料制成，牢靠结实。控制器接收来自流量计和/或余氯分析仪的信号。自动阀门对CAPTROL控制器信号做出响应。如需多点加气，则使用多个流量管组件和水射器。自动切换装置保证气体不间断投加。

应用范围：
用于市政或者工业企业的工艺用水、废水处理及清水处理等领域：
· 消毒： 饮用水，城市废水
· 脱氯：纺织物，废水排放
· 粘膜及藻类控制：灌溉系统，冷却塔
· 工业水消毒：化工及制药厂，食品加工（清洗，罐装，漂白，除臭去味等）
· 去除氰化物、金属铬：金属表面精加工废水
· 斑马贻贝控制

设计特点：
· 现代化的设计 ：优质材料建造，保证产品的耐用性
· 可靠性：在全真空运行及一体化放空系统方面拥有超过35年的经验
· 安全：远程安装的真空调节器加强了设备的安全性。 真空调节器有独立的分离放空装置以及一体式减压装置。
· 灵活性：真空调节器可以安装在氯瓶、吨级氯瓶、汇流管上.流量管可以与真空调节器一体化安装,也可以安装在墙壁上。
· 自动切换装置：WP840气体投加装置每个真空调节器都有一个内置式自动切换装置，保证工作不间断。切换装置运行杆让人目视到目前是哪个气源在运行。还可以选装一个气源耗尽开关，用于远距离显示切换装置状态。切换装置保证操作不间断。

WP840系列气体投加装置运行：
真空调节器
　　水流经水射器文氏管时形成真空，从而打开远程水射器中的止回阀。真空由真空管路传至真空调节器，形成压差，打开调节器进气阀，促使气体流动。真空调节器内的弹簧调节阀膜片，控制运行真空度。在真空环境下，气体流经流量管、流量控制阀、真空管路直至水射器。气体与水在此处充分混合，形成溶液。
　　在水射器和真空调节器进气安全阀之间，系统处于完全真空状态。一旦水射器供水停止或真空度消失，迅速关闭弹簧进气阀，切断气体供应。当气源用尽时,系统自动密封，防止湿气被吸回气源。需要多点投加时，使用更多的流量管和水射器。
自动控制
　　当气体供需量变化时，壁挂式气体投加系统可以自动进行控制。根据控制器信号大小，自动阀门按正比开启或关闭。控制器接收来自流量计/余氯分析仪的信号，自动控制阀门，以保持合适的加气量或合适的余氯量。

　　喷射混合器 Capital Controls CHLOR-A-VAC 1420系列喷射混合器可高效率混合气态化学药剂和工艺用水，进而改善了加氯和脱氯效果，节省运行和药剂费用。

　　当工艺用水流经入口和文氏管时,CHLOR-A-VAC装置产生真空.高真空、内置叶轮产生强大湍流,将化学药剂与水充分混合.

　　喷射混合器可以代替水射器应用在下列场合：接触池，水源，污泥回用处理，澄清池，集水池，调节池及清水池等。
