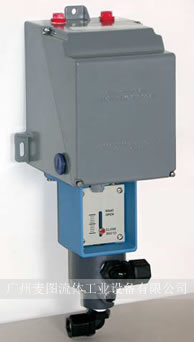

70CV2000系列氯气自动控制阀

　　70CV2000 Chloromatic系列控制阀为壁挂式安装，对于来自流量计和/或余氯控制仪的控制信号产生响应。控制阀可以直接接收与流量成比例调步信号。

　　自动控制模式不需要操作人员连续监视，尤其是出水的含氯量有限定的场合，无需根据流量变化手动调节投加量。手动模式下，气体投加量是由峰值流量决定的，因此自动投加模式可减少气体的消耗。

　　相似的装置结构但不同的材质可以用于投加其它气体如氨气、二氧化碳和二氧化硫，最大加气量分别为加氯机最大加气量的大约50%, 75%, and 100%。比如氨气最大加气量为250磅/天。

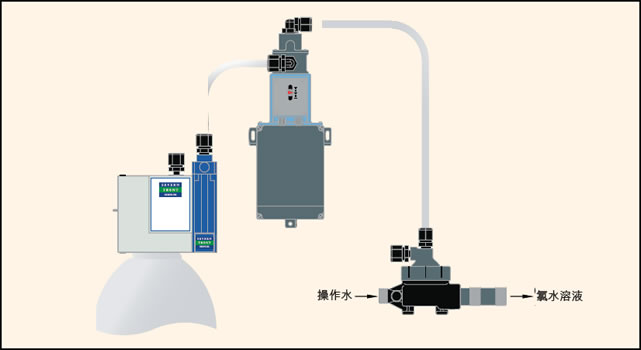

　　氯气阀与真空调节器、气体流量管和水射器组成了一个完整的系统。

　　· 一体化电路和防腐蚀电气外壳提高了系统可靠性。

　　· 氯气阀对多种电子信号---不管是水流信号还是余氯量测量信号---做出准确的响应。而且，氯气阀可以同时接收流量比例和余氯控制信号。

技术参数

　　投加量：氯气最大标准加气量为：10、25、50、100、200、300、500、1000、2000、4000、6000、8000以及10,000磅/天 (200 及 500 克/小时; 1、2、4、6、10、 20、 40、 80、120、160 及 200 千克/小时)。

　　控制模式：所有自动加氯机均使用Chloromatic阀门。阀门包括两个主要部件：控制阀和电动执行器。控制阀由外壳和一个异形精密阀塞和防腐蚀塑料阀座组成。根据输入到阀门执行器的电信号，执行器相对阀座来定位阀塞， 以准确控制氯气的投加量。

　　控制阀执行器包括一个固态电子电路、一台步进式电动机以及一个可以定位控制阀阀塞的装置。执行器有两种类型：一种用于单路信号输入，另一种用于双路信号输入。单信号输入的阀门执行器能够对下列任何信号做出响应：4-20 mAdc; 1-5、0-4或 0-5 Vdc（通常来自流量计）。

　　双信号输入阀门执行器可对上述信号中的任何两个做出响应。通常来说第二个信号来自余氯分析仪的控制器。在执行器内部有一个电子倍增电路，它把两路输入信号变成一路电机驱动信号。需要注意的是Chloromatic阀门并没有回路电流电源。

　　投加量调整旋钮可以设置氯气对水的比率，补偿在氯气需求量的偏差。投加量旋钮与开关连接，可以关闭电动机电源。对于双路输入阀门执行器，三位开关可以选择第一路信号，第二路信号或者双路信号。电动机电源关闭之后，通过与电动机驱动轴相连的旋钮，对阀门可以进行手动操作。
