脉冲(动)阻尼器

  消除脉动使吐出侧如开水龙头似地,不会一阵一阵地出水,消除脉动可达到90%以上.其系统利用空气压缩之原理,使液体能够稳定输送.减少管路的振动,及降低往复运动产生的管路内部阻抗。
一、概述
  脉动阻尼器又名脉动缓冲器,是消除管路脉动的常用元件,是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离,通过气室容积的变化平滑管路脉动。
二、主要功能
  1、减小除去水锤对系统的危害。
  2、减小流速波动的峰值。
  3、保护管路、弯头、接头不受压力波动的冲击。
  4、为计量泵创造良好的工作环境并改善泵的工作性能。
  5、允许系统使用更小的管径,降低成本。
  6、和背压阀等配合使用可以使管路的压力波动接近为零。
  7、降低系统的能耗。
三、工作原理
  根据玻意耳定律P1V1=P2V2,通过改过气体的体积来平滑管路脉动。对于流速有正弦曲线特性的系统,波峰时,气室体积变小,脉动阻尼器吸收多余的流量的液体,波谷时,气室体积变大,释放存储的液体,从而达到平滑脉动的效果。
四、产品特点
  可以预充气体,充气后平滑脉动的效果比空气室式脉动阻尼器的效果好。
  气体不与管路液体接触;气体不会因溶解到液体里而损失。
  设有限位装置,防止膜片过度变形。
五、脉动阻尼器的使用
  膜片式脉动阻尼器最高使用压力为:塑料材质的为1.0MPa,金属材质的为2.5MPa,禁止超压使用,以免壳体破裂发生危险。最高使用温度75℃。最低使用温度5℃,最佳使用温度10~45℃。
  安装过程中,应避免发生碰撞,以防壳体破裂。安装时应在脉动阻尼器周围预留足够的空间,便于脉动阻尼器预充气体及日后的维护、调整。脉动阻尼器与固定支架间应垫有减震材料,以吸收脉动阻尼器壳体的震动能量,同时防止产生共震。
  使用前预充氮气或氩气,压力为系统平均压力的50%-80%。若安装在泵出口处,推荐预充50%的压力,若安装在泵入口处,推荐预充70%-80%。若长期不用应放掉预充气体,以延长膜片寿命。脉动阻尼器膜片材质为聚四氟乙烯衬橡胶(PTFE),不能预充氧化性气体(如氧气、空气),否则会加快橡胶的氧化速度,减少膜片的使用寿命。
  使用时压力表指针应小幅摆动,摆动过大则说明预充气体压力偏小或者选型偏小,不摆动说明预充气体压力过大或者管路不通。
六、选型指南
  脉动阻尼器的选型应根据液压管路的波动量来选定,对于容积泵,可根据冲程流量来选定。脉动阻尼器的容积越大平滑脉动效果越好。
  考虑到气体压力会随温度的变化而变化。对液体温度超过50℃的系统,预充气体时应考虑预充压力随温度的变化。
七、脉动阻尼器的保存
  清洗脉动阻尼器内的被输送物的残留物;排空气室内的氧化性气体;释放气室内的气体,使内外压强相同;干燥脉动阻尼器;密封在塑料薄膜内。
  由于膜片会老化等原因,脉动阻尼器不易长时间保存(最好不要超过两个月)。结束保存期后,需重新测试脉动阻尼器的密封状况及检查膜片是否损坏。
八、注意事项
  1、安装在离泵距离近的位置平滑脉动的效果会更好。
  2、竖直安装比水平安装效果更好。
  3、预充气体压力并非越大越好。
  4、避免与系统发生共振。
  5、与背压阀同时使用时,应安在泵与背压阀间,以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。
  6、脉动阻尼器应在室内使用,避免阳光直射,远离火源、热源。室外使用应加防护棚或防护罩。
  7、若管路液体为危险品,应为脉动阻尼器加防护罩,防止壳体破裂后溢出的物料伤害人体或者污染环境。
  8、每天检查预充气体压力,塑料材质的每月检查壳体有无破裂,每2500小时或六个月检查一次隔膜片,根据实际情况决定是否更换。
  9、膜片式脉动阻尼器不是传热元件,使用过程中不得对脉动阻尼器加热或冷却。
  10、对脉动阻尼器进行任何维护以前,应停止运转设备,释放压力,关闭脉动阻尼器与系统相联的阀门,确认脉动阻尼器内没有压力。维修时注意防止被输送液体伤害人体。
  11、运转中发现隔膜破裂应及时切断电源。
  12、若有疑问,请与我公司联系。
  警告: 对脉动阻尼器进行任何维护以前,应停止运转设备,释放压力,关闭脉动阻尼器与系统相联的阀门,确认脉动阻尼器内没有压力。维修时注意防止被输送液体伤害人体。
  附:空气式脉动阻尼器特点:容积大,耐高压,无需充气,竖直安装,结构简单,气体易流失,单位容积平滑脉动的效果不如膜片式脉动阻尼器.

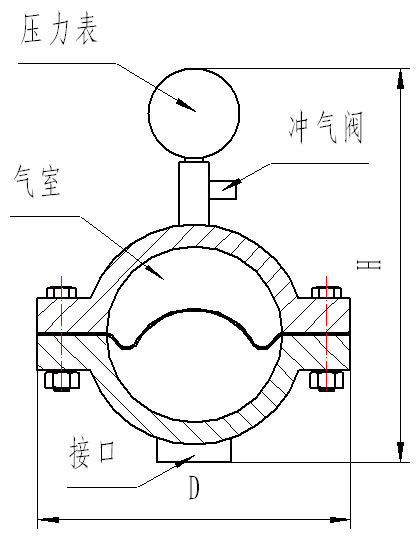

九、结构图

“DAM”系列脉动阻尼器

一、用途及结构

1、往复泵由于其结构及工作特点,会产生流量及压力的脉动,对泵及工艺流程产生不利影响。当在管路系统中加装阻尼器后,可有效减小流量压力脉动值。
2、脉动阻尼器壳体材质为UPVC或SS316,隔膜材质分别有氟橡胶、丁晴橡胶、四氟橡胶、聚四氟乙烯,以适应不同介质的需要。

二、产品展示

“DAM”系列脉动阻尼器PVDF材质隔膜式阻尼器米顿罗不锈钢材质脉冲阻尼器PVC材质气囊式阻尼器

三、参数表

型号

容积
(L)

设计
压力
(MPa)

外形及安装尺寸

工作温度
(°C)

适用泵流量

说 明

D

D1

H

承插粘接

螺纹联接


属标准
系列

 DAM250020S

0.2

25



---

G1/2

169

≤90

见“316不锈钢脉动阻尼器选型谱“

  1、表中型号末尾的字母含义为:S-壳体材质316L不锈钢;P-壳体材质UPVC;F-气胆材质氟橡胶FKM;T-气胆材质PTFE;如气胆材质为丁腈橡胶Buna-N则无后缀。
  2、最小工作压力为0.1MPa则要求安装背压阀。
  3、工作时压力为0.5-0.7倍管路系统压力,其残余脉动为±10%。
  4、承插联接和螺纹联接的D1尺寸仅用于UPVC材质的脉动阻尼器,未作特殊要求时按承插联接接口供货。

 DAM250020SF

 DAM100040S

0.4

10

Φ135

Φ20×4

226

 DAM100040SF

 DAM100063S

0.63

10

Φ165

Φ25×5

253

 DAM100063SF

 DAM050150S

1.5

5.0

Φ200

PN6.3,DN20,RF

246

 DAM050150SF

 DAM025300S

3.0

2.5

Φ250

PN2.5,DN25,RF

280

 DAM025300SF

 DAM016500S

5.0

1.6

Φ282

PN1.6,DN32,RF

312

 DAM016500SF



ST系列

 DAM032150ST

1.5

3.2

Φ210

PN4.0,DN20,RF

257

 DAM025300ST

3.0

2.5

Φ210

PN2.5,DN25,RF

281

 DAM016500ST

5.0

1.6

Φ300

PN1.6,DN32,RF

346

 DAM0161000ST

10

1.6

Φ300

PN1.6,DN40,RF

382

U

P

V

C

 DAM010020P

0.2

1.0

Φ95

Φ20

R1/2

179

当P=1时<25;
当P=0.62时<40;
当P=0.2时<60

见“UPVC
脉动阻尼器
选型谱”

 DAM010020PF

 DAM010050P

0.5

Φ130

Φ25

R3/4

221

 DAM010050PF

 DAM010100P

1.0

Φ140

Φ25

R3/4

261

 DAM010100PF

 DAM010150P

1.5

Φ160

Φ32

R1

301

 DAM010150PF

 DAM010300P

3.0

Φ185

---

R1

456

 DAM010300PF

 DAM010500P

5.0

Φ205

---

R1 1/4

532

 DAM010500PF

“HAILAN”系列脉动阻尼器

规格型号
材质
容积(L)
额定压力
(Mpa)
尺寸
连接方式
D(mm)
H(mm)
HLMZ-MP0.15/1.0
塑料
0.15
1.0
130
220
Rc1/2"
HLMZ-MP0.35/1.0
0.35
1.0
142
235
Rc1/2"
HLMZ-MP0.6/1.0
0.6
1.0
174
250
Rc3/4"
HLMZ-MP1.0/1.0
1.0
1.0
210
310
Rc1"
HLMZ-MP2.0/1.0
2.0
1.0
262
330
Rc1-1/4"
HLMZ-MP4.0/1.0
4.0
1.0
305
370
Rc2"
HLMZ-MS0.35/2.5
金属
0.35
2.5
130
220
Rc3/4"
HLMZ-MS0.6/2.5
0.6
2.5
150
230
Rc3/4"
HLMZ-MS1.0/2.5
1.0
2.5
170
250
Rc3/4"
HLMZ-MS2.0/2.5
2.0
2.5
220
300
Rc1"
HLMZ-MS4.0/2.5
4.0
2.5
270
340
Rc2"
HLMZ-MS6.0/2.5
6.0
2.5
320
380
Rc2"
HLMZ-MS0.15/5.0
0.15
5.0
118
200
Rc1/2"
HLMZ-MS0.35/5.0
0.35
5.0
142
220
Rc1/2"
HLMZ-MS0.6/5.0
0.6
5.0
172
235
Rc3/4"
HLMZ-MS1.0/5.0
1.0
5.0
210
260
Rc1"
HLMZ-MS2.0/5.0
2.0
5.0
264
285
Rc1-1/4"
HLMZ-MS4.0/5.0
4.0
5.0
305
320
Rc2"
HLMZ-MS6.0/5.0
6.0
5.0
350
340
Rc2"
HLMZ-MS0.4/10
0.4
10
105
305
M27×2
HLMZ-MS0.63/10
0.63
10
360
HLMZ-MS1.0/10
1.0
10
470
HLMZ-MS1.6/10
1.6
10
170
400
M42×2
HLMZ-MS2.5/10
2.5
10
470
HLMZ-MS4.0/10
4.0
10
580
HLMZ-MS6.3/10
6.3
10
750

多种壳体材质可选:
塑料:PP、UPVC、PVDF、PTFE
金属:304、316 、碳钢、铝合金、哈氏合金

脉冲(动)阻尼器
八、典型安装图
