美国米顿罗HELISEM搅拌机

  HELISEM搅拌机是在原米顿罗搅拌机的基础上,拓展开发的标准搅拌机系列。其适用于溶液混合,固体悬浮,混凝等工艺过程,在水处理,精细化工和终端产品等行业有着广泛的应用。驱动部分由IEC标准电机或知名品牌齿轮电机构成,轴和叶轮有多种材质可供选择,叶轮的类型可根据不同的应用要求进行配置,是稳定、高效、低能耗的搅拌产品。

通过简单的选型,提供一种经济的搅拌解决方案。
电机直接驱动或由齿轮减速箱间接驱动
搅拌体积:~250m3,用于敞开或密闭容器
操作压力:-1~7 bar
操作温度:~150℃
材质:碳钢、316不锈钢、表面覆层处理
主要系列:VDA,VLA,VRP,VRT,VRG,FRF,VT
主要应用:水处理、精细化工、终端产品等行业中溶液混合、固体悬浮、混凝等工艺过程

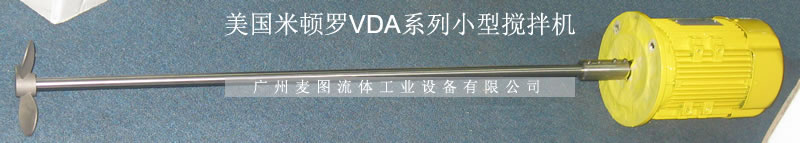

VDA系列搅拌机

VDA系列小型搅拌机性能指标和参数:

应用能力:敞开式容器体积约0.5到5m3
操作条件:操作压力为常压,操作温度直至70℃
主要应用:均质、溶解、药剂配制、中和

一、搅拌过程分类

  从搅拌技术观点看,流体搅拌可分为五种基本搅拌应用,而每一种搅拌应用又可根据物理过程和化学过程分为两种类型。因此,总共有十种基本的搅拌应用。每一种基本搅拌应用都有各自的搅拌特点,过程要求和放大设计准则。实际应用时,每种搅拌应用往往会有几种基本搅拌应用组成,如絮凝搅拌过程由液液混合和固体悬浮两个基本搅拌应用组成。

二、搅拌桨叶分类

  搅拌机主要有电机、减速装置、搅拌轴和桨叶等组成。搅拌桨叶的形式多种多样, 但无论何种桨叶形式,搅拌机在操作时,其轴功率消耗都产生两部分作用,一部分是桨叶产生的排液量,另一部分是桨叶产生的压头。

  搅拌桨叶的分类,也可以按照桨叶对流体作用所产生的流动型态来分,可将桨叶分成两种类型-轴流式桨叶及径流式桨叶。所谓轴流式桨叶,是指桨叶的主要排液方向与搅拌轴平行,螺旋推进式桨叶即是一种典型的轴流式桨叶;所谓径流式桨叶,是指桨叶的主要排液方向与搅拌轴垂直。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 轴向载荷 标准法兰
N Φ D Q H A FA
KW rpm mm m3/h mm mm kg N
VDA2110 0.25 750 128 52 1000 285 12 12 2
VDA4310 0.37 750 160 100 1000 300 19 19 2
VDA1210 0.25 1500 80 52 1000 250 10 10 1
VDA2210 0.25 1500 128 104 1000 250 10 10 1
VDA2520 0.75 1500 128 104 1250 285 14 14 2
VDA4630 1.5 1500 160 203 1500 320 20 38 2
标准材料配置:S--316不锈钢;P--PTFE覆层

VLA系列搅拌机参数性能原理

机械配置:电机直接驱动,配有螺旋桨式叶轮,过渡盘带径向轴承,额定功率0.37到1.5KW
应用能力:敞开式容器体积约0.5到5m3
操作条件:操作压力为常压,操作温度直至70℃
主要应用:均质、溶解、药剂配制、中和

三、流体搅拌基本原理及参数

  搅拌机是由多个参数决定的,用任何一个单一参数来描述一台搅拌机是不可能的。轴功率(P)、桨叶排液量(Q)、压头(H)、桨叶直径(D)及搅拌转速(N)是描述一台搅拌机的五个基本参数。
  桨叶的排液量与桨叶本身的流量准数,桨叶转速的一次方及桨叶直径的三次方成正比。而搅拌消耗的轴功率则与流体比重,桨叶本身的功率准数,转速的三次方及桨叶直径的五次方成正比。

  在一定功率及桨叶形式情况下,桨叶排液量(Q)以及压头(H)可以通过改变桨叶的直径(D)和转速(N)的匹配来调节,即大直径桨叶配以低转速(保证轴功率不变)的搅拌机产生较高的流动作用和较低的压头,而小直径桨叶配以高转速则产生较高的压头和较低的流动作用。桨叶产生的压头又可分成两部分,即静压头和剪切力;搅拌机桨叶在操作时,必须克服静压头,而剪切力使得物料分散、混合。因此,根据桨叶产生排液量,克服静压头和产生剪切力能力的大小,可将所有桨叶分成三种基本类型,即流动型、压头型和剪切型。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 径向载荷 轴向载荷 标准法兰
N Φ D Q H A FR FA
KW rpm mm m3/h mm mm kg N N
VLA2730 0.37 1000 128 69 1500   20 9 45 2
VLA2530 0.75 1500 128 104 1500 388 22 11 56 2
VLA3530 0.75 1500 140 136 1500 388 20 14 73 2
VLA4630 1.5 1500 160 200 1500 425 27 28 150 2
VLA5630 1.5 1500 200 400 1500 425 27 5 280 2
标准材料配置:S--316不锈钢;P--PTFE覆层

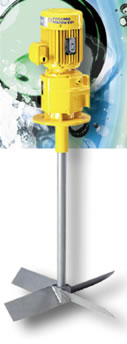

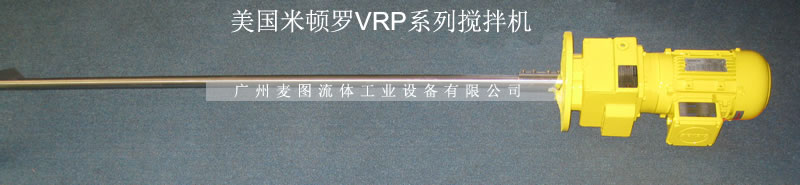

VRP系列搅拌机

VRP系列搅拌机多样分类桨叶搅拌器

机械配置:由齿轮减速箱驱动,配有四叶PBT叶轮,额定功率0.25到3KW
应用能力:敞开式容器体积约0.5到5m3
操作条件:操作压力为常压,操作温度直至90℃
主要应用:均质、溶解、药剂配制、中和

  1、三叶推进式是最典型的轴流形搅拌器,高排液量,低剪切性能:采用挡板或导流筒则轴向循环更强,排出性能明显提高,因为它循环能力强,动力消耗低,在低粘度,大容量均相、混合过程中应用最能体现它的优势,在低粘度液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。可拆推进式的桨连轮毂分成三辩,组装方便,用在需要拆成小件的场合。表面要求抛光处理的必须选用焊接型。

  2、斜叶整体桨式、斜叶可拆桨式 此搅拌器桨叶可成24℃、45℃或60℃倾角,有轴向分流,径向分流,流型比平直叶桨式复杂,排出能量比平直桨高,综合效果更好,适用过程相同,因此应用频率比平直叶桨式高,运行条件同平直叶桨式。

  3、椭圆底框式、直角锥底框式、钝角锥底框式、锚式、搪玻璃专用锚式此类搅拌器为慢速型搅拌器,适用于中高粘度液体的混和、传热或反应等过程。常在层流装操作,产生水平环向流,如为折叶或角钢型叶,可增加桨叶附近的涡流。可根据需要在桨上增加立叶和横梁,以增大搅拌范围。适用介质粘范围μ<105cP,转速n=1-100rpm。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 径向载荷 轴向载荷 标准法兰 安装底板
N Φ D Q H A FR FA
KW rpm mm m3/h mm mm kg N N (选购)
VRP0021 0.25 103 200 49 1300 355 15 116 280 1 P1
VRP0031 0.37 126 350 243 1300 425 25 80 334 2 P1
VRP1051 0.55 100 500 468 1500 425 28 105 636 2 P1
VRP0051 0.37 97 500 545 2500 370 51 43 104 2 P2
VRP2061 0.75 99 600 964 2500 398 56 69 185 2 P2
VRP3051 1.1 137 550 1090 1750 525 48 141 580 3 P2
VRP4071 1.5 102 700 1490 1900 555 125 203 708 4 P2
VRP4072 1.5 96 700 1484 2500 470 87 125 350 3 P2
VRP4081 1.5 73 800 1683 2500 470 88 170 590 3 P2
VRP5081 2.2 100 800 2033 2000 645 125 266 1059 5 P2
VRP6081 3 96 800 2216 2000 516 89 208 692 3 P2
标准材料配置:A--碳钢;S--316不锈钢

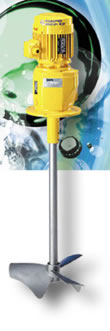

VRT系列搅拌机各系列桨叶效果技术参数

机械配置:由齿轮减速箱驱动,配有Sabre叶轮,过渡盘带径向轴承,额定功率0.55到5.5KW
应用能力:敞开式容器体积约3到200m3
操作条件:操作压力为常压,操作温度直至100℃
主要应用:水处理中的均质,药剂配制,固体悬浮,快速混合等过程及溶解,热传递,固体悬浮,储槽等应用

  VRG/VRT/FRF系列:带有“Sabre"形状叶片的搅拌桨,搅拌能耗量小,产生的流动为主导轴向型,确保非常有效的水泵效应,这种搅拌桨叶对大多数应用均非常理想,特别是那些需要高速低能耗的场合。例如:液-固悬浮,低速时产生非常弱或中等水平扰动,适用于低剪切系数的絮凝混合。

  VRP系列:带有450倾斜平板叶片的轴向搅拌桨,对中小体积的搅拌最为经济。这种搅拌桨叶产生的流动为主导轴向型带径向流,产生剪切扰动。在不粘的介质中被用于进行悬浮或热交换。倾斜的桨叶低速运转,产生较高的扰动。这种基本搅拌桨叶通常对一些简单搅拌应用有效。

  VDA/VLA系列:螺旋推进式型桨叶,对小体积的搅拌最为经济。用于固体、混合物、乳液的传统桨叶,产生中等水平扰动。由于重量原因,这种桨叶仅用小直径,经常用高速运行(电机直接驱动)

  RUSHTON桨叶在无粘性的介质中,适合于气-液交换及热交换产生径向流,具高抗动性和高能耗,专用于特殊应用。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 径向载荷 轴向载荷 标准法兰 安装底板
N Φ D Q H A FR FA
KW rpm mm m3/h mm mm kg N N (选购)
VRT1083 0.55 103 850 1411 3300 415 91 50 280 3 P2
VRT2083 0.75 114 850 1558 3100 425 90 60 340 3 P2
VRT3084 1.1 129 850 1759 3000 445 99 80 430 3 P2
VRT4085 1.5 144 850 1963 3300 470 118 100 530 3 P2
VRT5087 2.2 172 850 2354 3500 546 178 150 750 4 P3
VRT2104 0.75 87 1050 2225 4200 425 115 80 450 3 P2
VRT3104 1.1 96 1050 2468 3900 445 114 100 540 3 P2
VRT4105 1.5 103 1050 2657 4500 500 172 110 630 4 P3
VRT5105 2.2 123 1050 3156 4100 546 168 160 870 4 P3
VRT6105 3 130 1050 3340 4000 585 229 200 970 5 P4
VRT7104 4 155 1050 3996 3600 599 227 290 1380 5 P4
VRT3124 1.1 73.7 1200 2827 4100 445 119 100 550 3 P2
VRT4126 1.5 85 1200 3276 5000 500 183 130 730 4 P3
VRT5125 2.2 95 1200 3644 4700 235 181 160 890 4 P3
VRT6125 3 104 1200 3980 3900 546 175 210 1060 4 P3
VRT7126 4 113 1200 4333 4700 599 269 250 1240 5 P4
VRT8126 5.5 136 1200 5213 4400 701 392 400 1780 5 P5
VRT3145 1.1 60 1400 3650 5700 475 202 120 660 4 P3
VRT5145 2.2 75 1400 4556 5200 585 264 190 1020 5 P4
VRT6145 3 82 1400 4974 5600 585 289 220 1210 5 P4
VRT8145 5.5 99 1400 6038 5200 701 425 360 1750 5 P5
VRT2165 0.75 41 1600 3691 6800 455 218 90 520 4 P3
VRT4164 1.5 50 1600 4522 5600 500 203 130 780 4 P3
VRT5165 2.2 62 1600 5630 6300 585 308 210 1180 5 P4
VRT5185 2.2 48 1800 6265 6500 585 321 200 1160 5 P4
VRT6185 3 56 1800 7320 6500 618 438 270 1570 5 P5
VRT5205 2.2 43 2000 7600 7000 618 460 230 1370 5 P5
VRT7206 4 53 2000 9400 7700 685 711 370 2080 6 P5
标准材料配置:A--碳钢;S--316不锈钢

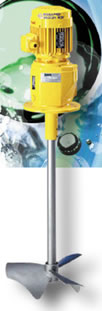

VRG系列水处理过程大功率大流量搅拌机

机械配置:由齿轮减速箱驱动,配有水翼叶轮,高排液量,额定功率0.37到7.5KW
应用能力:敞开式容器体积约0.5到200m3
操作条件:操作压力为常压,操作温度直至90℃
主要应用:水处理中的均质,药剂配制,固体悬浮,快速混合等过程及溶解,热传递,固体悬浮,储槽等应用

可代替传统潜水搅拌机

  潜水搅拌机作为水处理工艺中的关键设备之一,在水处理工艺流程中,可实现生化过程中固液二相流和固液气三相流的均质、流动的工艺要求。它由潜水电机、叶轮和安装系统等组成。潜水搅拌机为直联式结构。它与传统的大功率电机通过减速机降速相比,具有结构紧凑、能耗低、便于维护保养等优点。叶轮经过精铸或冲压成型,精度高、推力大、流线性造型简洁美观。该系列产品适用于需要固液搅拌、混合的场所。
  潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流,也可用作景观水环境的养护设备,通过搅拌达到创建水流的作用,改善水体质量,增加水中含氧量,有效阻止悬浮沉积。

  混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业企业需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 径向载荷 轴向载荷 标准法兰 安装底板
N Φ D Q H A FR FA
KW rpm mm m3/h mm mm kg N N (选购)
VRG0021 0.37 184 200 95 1500 370 26   10 2 P1
VRG0022 0.37 289 200 149 1500 370 26 10 30 2 P1
VRG0031 0.37 184 300 319 1500 370 27 20 70 2 P1
VRG2031 0.75 293 300 509 1500 398 40 40 160 2 P1
VRG1041 0.55 158 400 650 2000 387 44 30 150 3 P2
VRG3061 1.1 99 600 1379 2000 417 49 60 290 3 P2
VRG5081 2.2 95 800 3135 1600 516 76 180 810 3 P2
VRG5082 2.2 95 800 3135 2100 516 95 180 810 3 P2
VRG5083 2.2 95 800 3135 2400 546 128 180 800 4 P3
VRG5084 2.2 95 800 3135 3000 546 135 180 800 4 P3
VRG7081 4 126 800 4152 1600 561 127 320 1380 4 P3
VRG7082 4 126 800 4152 1800 561 134 320 1380 4 P3
VRG7083 4 126 800 4152 2200 561 138 320 1380 4 P3
VRG7084 4 126 800 4152 2500 561 152 320 1380 4 P3
VRG8081 5.5 134 800 4393 3300 668 230 360 1540 5 P4
VRG5101 2.2 69.3 1000 4450 1900 546 124 230 1030 4 P3
VRG5102 2.2 69.3 1000 4450 2100 546 132 230 1030 4 P3
VRG5103 2.2 69.3 1000 4450 2600 546 137 230 1030 4 P3
VRG5104 2.2 69.3 1000 4450 3000 546 154 230 1030 4 P3
VRG5105 2.2 69.3 1000 4319 4200 585 209 220 970 5 P4
VRG7121 4 63.7 1200 7065 2300 599 198 390 1760 5 P4
VRG7122 4 63.7 1200 7065 3100 599 215 390 1760 5 P4
VRG7123 4 63 1200 6988 3700 633 307 390 1720 5 P5
VRG7124 4 63 1200 6988 4600 633 336 390 1720 5 P5
VRG8141 5.5 53.3 1400 9391 2700 701 324 510 2260 5 P5
VRG8142 5.5 53.3 1400 9391 3200 701 353 510 2260 5 P5
VRG8143 5.5 53.3 1400 9391 4000 701 380 510 2260 5 P5
VRG8144 5.5 53.3 1400 9391 4700 753 531 520 2270 6 P5
VRG8145 5.5 53.3 1400 9391 5400 753 563 520 2270 6 P5
VRG9161 7.5 47.7 1600 12549 2700 791 465 690 3060 6 P5
VRG9162 7.5 47.7 1600 12549 3400 791 490 690 3060 6 P5
VRG9163 7.5 47.7 1600 12549 4000 791 541 690 3060 6 P5
VRG9164 7.5 47.7 1600 12549 4700 791 575 690 3060 6 P5
VRG9165 7.5 47.7 1600 12549 5700 791 687 690 3060 6 P5
VRG9181 7.5 39.7 1800 14868 3300 791 509 750 3380 6 P5
VRG9182 7.5 39.7 1800 14868 3800 791 556 750 3380 6 P5
VRG9183 7.5 39.7 1800 14868 4500 791 590 750 3380 6 P5
VRG9184 7.5 39.7 1800 14868 5400 791 695 750 3380 6 P5
VRG9185 7.5 39.7 1800 14868 6300 791 751 750 3380 6 P5
标准材料配置:A--碳钢;S--316不锈钢

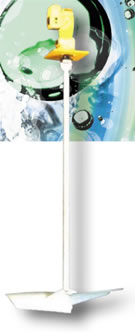

FRF系列可调速搅拌机性能技术参数

机械配置:由齿轮减速箱驱动,配有专用于絮凝过程2R叶轮,额定功率0.37到1.1KW
应用能力:敞开式容器体积约1到400m3
操作条件:操作压力为常压,操作温度直至90℃
主要应用:水处理絮凝过程

  搅拌机在水及废水处理中的应用是流体搅拌的一个重要应用领域。所涉及到的过程有快混、絮凝、化学药剂制备和储存、中和、均化、厌氧搅拌和污泥混合等。
一、快混
  快混搅拌机的作用是将加入的化学药剂在停留时间内迅速与原水混合均匀。从搅拌的观点来看,快混过程是一种流动控制过程,因此,选择中高流动的轴流型桨叶是最合适的。
二、絮凝
  在絮凝过程中,搅拌的作用有两点:一是混合,促进细微颗粒之间的碰撞,使颗粒逐渐长大;二是固体悬浮,使凝聚的颗粒能均匀地悬浮在液体中,防止其在絮凝池中沉淀。另外,絮凝搅拌过程还有一个重要的制约因素,即由剪切速率产生的剪切应力,将对絮凝颗粒造成破碎作用,这就是为什么在进行絮凝搅拌设计时通常要考虑叶尖速度的限制。FRF系列搅拌机专用于絮凝过程,很低的转速、高排液量,高效轴流型桨叶。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 径向载荷 轴向载荷 标准法兰 安装底板
N Φ D Q H A FR FA
KW rpm mm m3/h mm mm kg N N (选购)
FRF0041 0.37 70.3 400 217 1500 370 24 10 20 1 P1
FRF0051 0.37 56.3 500 340 1500 370 26 10 30 1 P1
FRF0061 0.37 49.3 600 515 1500 370 27 10 40 1 P1
FRF0081 0.37 35.2 800 870 2000 370 42 10 60 2 P2
FRF0101 0.37 28.7 1000 1386 2000 385 49 20 100 2 P2
FRF0102 0.37 28.7 1000 1386 3200 385 54 20 100 2 P2
FRF0121 0.37 23.7 1200 1997 1700 385 56 30 140 2 P2
FRF0122 0.37 23.7 1200 1997 2600 385 62 30 140 2 P2
FRF0141 0.37 19.2 1400 2543 1800 385 61 30 170 2 P2
FRF0142 0.37 19.2 1400 2543 3000 385 69 30 170 2 P2
FRF0161 0.37 16.7 1600 3310 2200 385 67 40 220 2 P2
FRF0162 0.37 16.7 1600 3310 3100 385 77 40 220 2 P2
FRF0201 0.37 15 2000 5740 2000 414 118 80 430 3 P2
FRF0202 0.37 15 2000 5740 3000 414 128 80 430 3 P2
FRF0203 0.37 15 2000 5740 4400 414 141 80 430 3 P2
FRF1251 0.55 11.6 2500 8270 2500 463 191 110 570 4 P3
FRF1252 0.55 11.6 2500 8270 3500 463 213 110 570 4 P3
FRF1253 0.55 11.6 2500 8270 5300 463 239 110 570 4 P3
FRF2301 0.75 9.6 3000 12720 2800 522 267 180 930 4 P4
FRF2302 0.75 9.6 3000 12720 4000 522 296 180 930 5 P4
FRF2303 0.75 9.6 3600 12720 6000 522 393 180 930 5 P4
FRF3361 1.1 8 3600 18076 2700 550 632 250 1310 5 P5
FRF3362 1.1 8 3600 18076 5700 550 632 250 1310 5 P5
标准材料配置:A--碳钢;S--316不锈钢

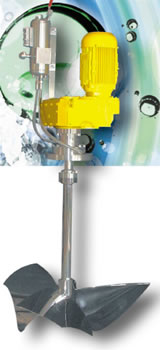

VT系列可调速卫生级多功能搅拌机

机械配置:由直接或减速箱间接驱动,配有多种密封方式及高效推进式叶轮,额定功率0.55到7.5KW
技术特点:设计简单,维护方便,叶轮位置可调
应用能力:敞开式容器体积约3到100m3
操作条件:操作压力为-1到6BarG,操作温度直至150℃
主要应用:化工、制药、精细化工、食品等应用

  采用先进技术研制成功的新型加工机械,外型新颖美观,结构合理,使用安全、方便、可靠、高效节能。凡与搅拌物有接触的部分,均采用不锈钢制造或经特殊处理,符合国家卫生标准。不但适用于药物类混合,而且适用于化工类及食品类的混合。用户可按不同要求选择适当型号,以获得满意的使用效果。本公司系列产品广泛适用于医院制药加工单位制食品,也可供食品、化工等单位调原料。

  驱动:IP54三相标准发动机。手动或电动调速。速度可以通过齿轮调节。
  搅拌轴:实心搅拌轴可适合连续操作,每一个搅拌轴都是经过严格的检测的,可以确保自摆频率。
  材质:搅拌轴和配件都是不锈钢或者PE,硬质橡胶或PVDF包覆的合金钢。
  安装和轴封:可适用于开放或闭合的常压容器可以通过电动法兰,附加法兰或方法兰安装,旋转轴密封,填料密封或浮环密封可以适用于加压或者真空条件。

型号 电机 转速 叶轮直径 流量 轴长 驱动头高 净重 径向载荷 轴向载荷 标准法兰
N Φ D Q H A FR FA
KW rpm mm m3/h mm mm kg N N
VT2061 0.55 111 630 750 2100 600 81 45 260 DN150
VT2062 0.75 125 630 841 1900 643 83 57 250 DN150
VT2063 0.75 145 630 980 1700 573 82 77 240 DN150
VT2081 0.75 84 800 1165 2400 643 90 68 312 DN150
VT2082 1.1 104 800 1435 2050 600 90 100 300 DN150
VT2083 1.1 113 800 1563 1900 643 89 120 300 DN150
VT2084 1.5 125 800 1730 1750 600 90 150 300 DN150
VT3101 1.1 75 1000 2030 2850 664 156 132 420 DN150
VT3102 1.5 81 1000 2220 2700 709 155 154 430 DN150
VT3103 2.2 96 1000 2600 2450 709 141 215 420 DN150
VT3104 2.2 104 1000 3075 2300 664 140 253 520 DN150
VT3121 1.5 55 1200 2890 3150 709 182 170 550 DN150
VT3122 2.2 67 1200 3530 2800 664 185 255 540 DN150
VT3123 3 75 1200 3970 2550 709 183 322 530 DN150
VT3124 3 82 1200 4300 2350 709 181 380 550 DN150
VT4141 1.5 48 1400 3540 3900 755 284 208 820 DN200
VT4142 2.2 53 1400 3930 3700 712 284 260 810 DN200
VT4143 3 58 1400 4280 3500 755 281 300 810 DN200
VT4144 4 70 1400 5170 3050 803 285 440 790 DN200
VT4161 2.2 40 1600 4390 4300 755 320 240 940 DN200
VT4162 3 48 1600 5310 3700 755 315 358 930 DN200
VT4163 4 55 1600 6030 3250 894 318 457 1000 DN200
VT4164 5.5 60 1600 6600 3100 803 364 550 1000 DN200
VT5201 3 36 2000 7820 5400 846 511 490 1620 DN250
VT5202 4 40 2000 8620 5000 936 505 600 1590 DN250
VT5203 5.5 44 2000 9470 4400 797 535 720 1720 DN250
VT5204 7.5 48 2000 10300 4300 936 550 850 1730 DN250
VT5251 4 29 2500 12150 5400 846 666 760 2380 DN250
VT5252 7.5 33 2500 14000 4700 936 711 1010 2350 DN250
VT5253 7.5 37 2500 15660 3700 936 701 1250 2690 DN250
标准材料配置:S--316不锈钢

美国米顿罗搅拌机

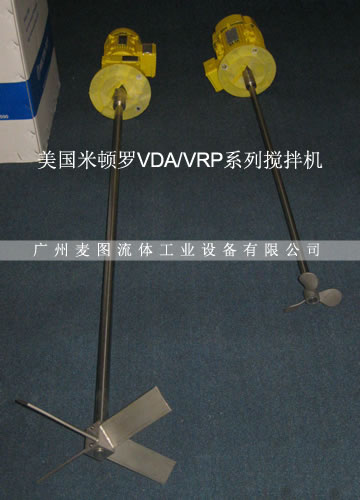

图片:美国米顿罗VDA/VRP系列搅拌机样机
