英威腾（Invt）CHV160系列多泵恒压供水专用型变频器

一、产品简介

　　CHV160系列高性能多泵恒压供水专用变频器，是汇集英威腾公司在恒压供水控制上多年应用、改造经验，依据市场需求，推出的一款专注于多泵恒压供水市场的产品。系统采用先进的控制理论，内置PID控制器，可根据管网压力的变化自动调节水泵转速及水泵的投切，实现管网水压的恒定控制。
　　产品结构紧凑，符合国际标准的防护设计；性能稳定、运行可靠、并具有显著的节能效果，同时设计了多种保护功能，对控制系统及供水管网实现有效的保护，极大提高了供水系统的自动化水平。

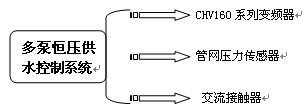

二、控制模式

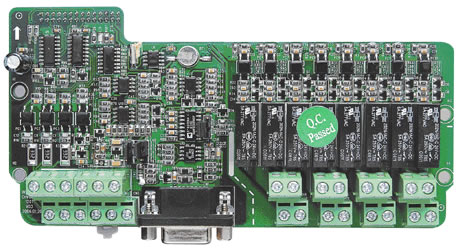

三、供水控制板图示

四、技术特点

变频器综合技术特点：
　　功率范围： 5.5~700Kw；
　　输入电压范围：常压380V±15%或者中压660V~690V/1140V±10%；
　　过载能力： 120%额定电流 60s； 150%额定电流 10s；
　　载波频率： 1.0K～16.0KHz；可根据温度和负载特性自动调整；
　　PID控制： 配有压力专用PID闭环控制功能；
　　故障保护： 提供多种保护功能及故障显示信息；
供水系统综合技术特点：
　　可配置常规水泵、休眠泵、排污泵等，实现最多七台泵的控制；
　　控制模块内部集成时钟芯片，并配置工作电源，方便定时控制；
　　每天可设定八段时间压力，以适应实际供水的需求变化；
　　休眠、定时轮换、小流量自动停机节能运行；
　　进水池液位检测及控制，防止水源的二次污染；
　　管网超/欠压保护、自动完成故障泵的记录及备用泵的投切；
　　提供标准的RS232和RS485串行通讯，采用MosBus通讯协议；

五、应用领域

　　高层建筑、住宅小区、企事业单位的生活、暖通、消防给水系统；
　　中央空调循环系统和分质供水系统；工矿企业生产用水，如循环冷却水、工业锅炉供水系统等；
　　油田输油管道，油库、油泵站、油港等恒压输油系统；
　　自来水厂、给水加压泵站； 污水、废水处理；
　　大型广场、公园绿地和农场的排灌系统
