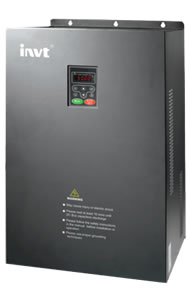

英威腾（Invt）CHV100/150系列高性能矢量变频器

产品简介：

　　全新的硬件设计：CHV100/CHV150系列变频器采用ARM（32位）+DSP（16位）的双CPU系统控制方案，引领矢量控制全新的硬件控制平台。

　　电流矢量控制：先进的磁场定向矢量控制算法完成电机的完全解藕控制，实现真正的电流矢量控制，提供高性能的有PG矢量控制（VC）、无PG矢量控制（SVC）和转矩控制（TC）。

　　模块化设计理念：CHV100/CHV150系列变频器根据不同的行业特征，提供开放式的二次开发平台，并设计专用扩展功能卡，优化行业解决方案，用户仅需配置扩展功能卡，便能获得行业专用变频器的功能，真正做到低成本实现用户量身定制的系统。

技术特点：

1、功率范围1.5～630kW；

2、三种控制方式：无PG矢量控制（SVC）、有PG矢量控制（VC）、V/F控制方式；

3、达到180%的低频力矩输出，转矩控制精度±5%（VC）；

4、有PG矢量控制提供转矩控制模式，为张力控制行业提供专业的解决方案；

5、有PG矢量控制速度控制精度达到0.1%，提供1：1000的速度控制范围；

6、18.5～90kW变频器内置直流电抗器，提高输出侧功率因素，提高整机效率及稳定性，有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰。

7、丰富的扩展卡实现行业解决方案：注塑卡、张力卡、供水卡、IO扩展卡、通讯卡和PG卡；

8、16段的简易PLC、多段速及PID控制、摆频功能；

9、提供多功能的10路数字量输入、4路模拟量输入、3路继电器输出、2路模拟量输出；

10、转速追踪再启动功能，实现对旋转中的电机的无冲击平滑启动；

11、提供可选的LED、LCD操作面板，实现方便快捷的操作，同时LCD操作面板具备参数快速拷贝功能，方便用户的调试。

CHV100系列变频器输出频率为0～600HZ，主要应用行业：

1、精确定位控制系统、零伺服控制；

2、造纸生产线、纺织印染生产线、化纤生产线；

3、制袋机、提升机、冷轧机、低频辊道、离心机；

4、印刷机械、起重机械；

5、加工机械、精密机床；

6、铝箔材料加工、中心卷曲控制（张力控制）；

7、电线、电缆机械（收卷张力控制）。

CHV150系列变频器为中频输出，利用特殊的软件算法实现输出频率为1000～3000HZ：

广泛应用于高速磨床、中频电源等行业中。
