Hansi汉斯PG3100/PG3200型PH/ORP控制仪表

功能特点：
　　PH/ORP双功能聚一体,有可设定的上限触点报警功能.具有0～100℃自动温补功能,帯4～20m的隔离讯号输出.精度高、控制可靠,是一种性能良好的 酸碱度氧化还原测试控制仪器．
　　PG3100/PG3200系列微电脑工业控制仪表是用于测试溶液PH值的精密仪表，其功能全，性能稳定，操作简便等特点，使其成为工业企业测试和控制PH领域的理想仪表。
　　PG3100/PG3200系列仪表采用带背景光LCD双屏显示，具备错误指示；自动温度补偿；双点校正；隔离式4～20mA电流输出；双组继电器控制，迟滞量可调，高低点报警指示；掉电记忆，无需后备电池，资料保存十年以上。
　　PH/OR P3100/PG3200系列仪表可配各种类型PH/ORP电极。（标准配备PH HG406或ORP HG506）
技术参数：
Hansi汉斯PG3100型PH/ORP控制仪
工业PH/ORP控制仪：PG3100/PG3200		 测量范围：pH：0.00～14.00 pH 　　ORP：-1999～+1999 mV
精 确 度：pH：±0.01 pH 　　　　 ORP：±1 mV
稳 定 性：≤0.02pH/24H
温度补偿：0～99.9℃手动设定或Pt-1000温度探棒自动补偿；具自动标准液确认、及校正功能 ；
控制方式：Hi/Lo 二组控制，可程序设定迟滞时间；
信号输出：隔离式 4～20 mA 输出，可程序设定对应测量范围，最大输出负载为 500Ω ；
电　　源：240 VAC±15% ， 50/60 Hz 。
重　　量：0.5Kg
继电器迟滞量：0～14自由调整
挖孔安装尺寸：93(H)×93(W)×185(D) mm ；
仪器工作条件：1、环境温度：0～85℃ 2、空气相对湿度：≤80% 3、除地球磁场外周围无强磁场干扰
维修及保养：
1、电极每两周清洗一次，视水样的情况而定。
2、用标准液支整套仪表作定期校正，每月一次，视水样的情况而定。
3、如遇到有不正常情况，请按“常见故障及处理方法”处理，若仍无发解决，请联系供应商或我公司。

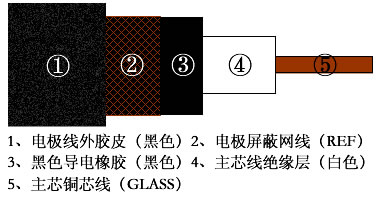

电极接线注意事项：
1、在接线过程中一不定期不能将主信号线与屏蔽线连接在一起，否则会造成仪表与电极不能正常使用及损坏。
2、在接线过程中一定要将电极线中黑色导电橡胶剥除，否则会电极短路，造成仪表与电极不能正常使用及损坏。
接线注意
面版各键版符号，LCD显示符号说明 后面板接线端子说明
1、HI：高点报警指示灯 1、NO：高点继电器常开端
2、LO：低点报警指示灯 2、NC：高点继电器常闭端
3、M键：菜单选择功能键 3、COM：高点继电器公共端
4、▲键：数值增加键 4、NO：低点继电器常开端
5、▼键：数值减少键 5、NC：低点继电器常闭端
6、LCD显示CAL--校正 6、COM：低点继电器公共端
7、LB--低位报警区间值设定 7、220V AC仪表供电电源火线断
8、P1.P2==6.86及4.00两点校正 8、0V AC仪表供电电源零线断
9、HIAL--高位报警设定值 9、GLASS：传感器主芯信号端
10、HB--高位报警设定值 10、空　　16、空
11、LOAL--低位报警设定值 11、REF：传感器屏蔽信号端
12、FUN--PH/ORP选择 12、温度传感器 + 　　13、温度传感器 -
13、CC仪表现场工作温度（不可更改） 14、4～20mA + 　　 15、4～20mA -
设定控制程序
高报警点设定 低报警点设定
1、按M+▲键3秒钟进入功能菜单，使LCD主显示屏显示HIAL的菜单，机器进入高点报警设定状态，直接用▲或▼键将副显示屏的参数修改为高限控制输出值。
2、通过M键HB菜单下用▲或▼键将副显示屏的参数修改为高限所要控制的区间值。
·例如：要求仪器控制加酸，将介质PH值控制在10-10.5之间。
·设定方法：HIAL设定为“10.5”　LB设定为“0.5”
·例如：要求仪器控制加亚硫酸钠，将介质Mv值控制在100-150之间。
·设定方法：HIAL设定为“150”　LB设定为“50”
3、通过SET菜单下用▲或▼键将副显示屏的参数修改为HIAL。		 1、按M+▲键3秒钟进入功能菜单，使LCD主显示屏显示LOAL的菜单，机器进入低点报警设定状态，直接用▲或▼键将副显示屏的参数修改为低限控制输出值。
2、通过M键HB菜单下用▲或▼键将副显示屏的参数修改为低限所要控制的区间值。
·例如：要求仪器控制加碱，将介质PH值控制在7-8之间。
·设定方法：LOAL设定为“7”　LB设定为“8”
·例如：要求仪器控制加漂水，将介质Mv值控制在300-350之间。
·设定方法：LOAL设定为“300”　LB设定为“350”
3、通过SET菜单下用▲或▼键将副显示屏的参数修改为LOAL。
