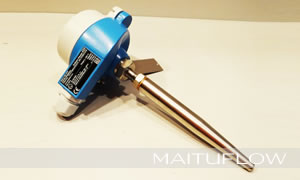

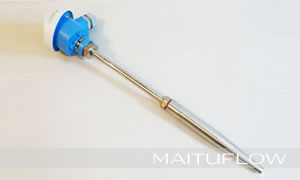

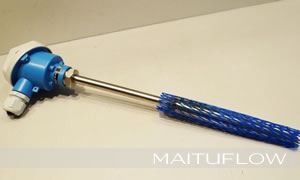

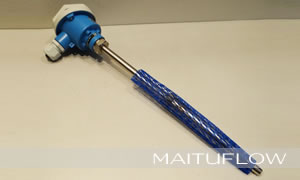

Omnigrad S TR15
法兰或焊接式过程连接的RTD支架，配有棒式安装热套管和可更换的芯子，PCP（4...20mA），HART或PROFIBUS-PA电子部件。
应用
德国E+H TR 15 Omnigrad M温度传感器为热电阻温度计，特别适用于恶劣的化工工业和高温高压，高流量的场合（例如：蒸汽或气体的储罐或管道）。传感器由带有保护套的测量探头和一个接线盒组成，其中包含了用于各种测量之间转换的变送器。采用符合DIN 43772标准（4/4F）的模块化设置和结构，可以适用于几乎所有恶劣的温度环境和机械应力的工业过程应用。
性能和优点
接液部分材质为SS 316Ti/1.4571和13CrMo4-5/1.7335；焊接式或法兰过程连接；用户自定插入长度
表面粗糙度Ra<1.6μm；独立的延长管；可选热套管；不锈钢，铝制或塑料外壳，防护等级IP65到IP67
可更换的矿物绝缘芯子 ；PCP变送器（4...20mA,可改进精度）HART和PROFIBUS-PA 2线制，安装于接线盒内部
A级精度（DIN EN60751）或1/3DIN B的Pt100传感元件；Pt100绕线（-200...600℃）或薄膜（-50...400℃）
冗余的双Pt100；Pt100 4线制，双Pt100 3线制；ATEX 1 GD EEx ia认证、材料认证（3.1.B）、压力测试、EA标定认证
Omnigrad S TR88
带延长管的RTD支架，可更换芯子，HART或PROFIBUS-PA电子部件。
应用
TR 88 Omnigrad S热电阻温度传感器，用于卫生型场合（食品、制药和精细化工工业）。由带保护套管（TR 47）或不带保护套管（TR 48）的测量电极和接线盒组成，其中包括转换各种测量变量的变送器。热套管连接（TR 47）或球形过程连接（TR 48）。
性能和优点
3-A认证；接液部分材质为SS 316L/1.4435；用户自定插入长度（TR 48）；响应时间短、耐高压
表面粗糙度Ra<0.4μm，进行或不进行电解法抛光
不锈钢，铝制或塑料外壳，所有材质外壳都容易清洗，最低IP65（IP68可选）
PCP（4...20mA,可改进精度）HART和PROFIBUS-PA 2线制变送器
Pt100传感元件，A级精度（DIN EN 60751）
冗余的双Pt100
ATEX 1GB EEx ia认证（TR 47）
材料认证（3.1.B）
EA标定认证
铁酸盐成分认定
传感器匹配标定
TR 47配或不配有热套管
