FMU30、FMU130、FMU131、FMU230、FMU231、FMU232

　　智能型一体化非接触式连续物位测量仪，适用于各种过程控制系统

　　备注：FMU130/131/230/231/232已停产，代替型号为FMU30。

应用

　　Prosonic T 适用于对液体及颗粒料位进行非接触式连续物位测量的一体化仪表。有两种不同测量范围的变送器可供选择。
　　·FMU30
　　　1-1/2" 传感器：固体测量范围：2m ，液体测量范围：5m ,常用型号：FMU30-AAHEAAGGF（5米）。
　　　2" 传感器：固体测量范围：3.5m ，液体测量范围：8m ,常用型号：FMU30-AAHEABGHF（8米）。
　　·FMU130，FMU230
　　　固体测量范围：2m
　　　液体测量范围：4m
　　　常用型号：FMU230E-AA32
　　·FMU131，FMU231
　　　固体测量范围：3.5m
　　　液体测量范围：7m
　　　常用型号：FMU231E-AA32
两种变送器都配有一体化的温度传感器，用于对时间行程测量原理的补偿。

性能和优点

　　·螺纹连接G1½，1½NPT或G2，2NPT

　　·可旋转外壳

　　·带可选现场显示，按钮操作简便

　　·LED发光显示能快速监测操作状态

　　·FMU130，131：二线制(本安型)供电，EExia认证。

　　·FMU230，231：二线制及四线制。

　　·FMU232：四线制(粉尘防爆型)包括供电部分在内取得ExZonel0认证。

操作

　　通过面板上的四个键-, +, V ,H ,可对参数进行设置、显示,并可进入Endress+Hauser操作矩阵及其他功能：

　　·对三个固定目标的回波自动抑制

　　·线性化修正(11点)

　　·零点和满度标定

　　·一级回波检测(二次回波)

　　·对干扰回波进行自动抑制

　　·参数锁定

主要技术参数

　　·盲区：FMU230:0.25M，FMU231:0.4M

　　·振频：FMU230:70HZ，FMU231:35HZ

　　·声波发散角：а< 5.5°

　　·保护等级:IP67

　　·测量误差:最大测量值的 0.25%

　　·分辨率:3MM

　　·介质温度: -40...+80℃(内含温度传感器)

　　·工作压力:螺纹连接3bar

安装指导

　　·安装探头时，应保证最高物位在盲区以下，探头端面应伸入罐内。(加安装管时例外)

　　·注意安装角探头应与物面垂直避开加料扇区

　　·不可在一个罐内同时安装两个Prosonic T

　　·不能将探头安装于罐中心

加接管安装

　　·若被测高位位于盲区范围，一体化超声波探头必须安装在加接管上。

　　·加接管上避免形成冷凝和粘结。

　　·加接管内表面尽可能光滑(无焊缝和接缝)。

　　·加接管长度可变，但要受到限制，加接管直径同样有一定要求。

加接管安装

　　·若被测高位位于盲区范围，一体化超声波探头必须安装在加接管上。

　　·加接管上避免形成冷凝和粘结。

　　·加接管内表面尽可能光滑(无焊缝和接缝)。

　　·加接管长度可变，但要受到限制，加接管直径同样有一定要求。

干扰抑制：固定目标抑制功能可以对内罐设施引起的干扰回波进行校正，剔除。从探头发出的脉冲声波在其传播过程中不断发散，所有位于其传播通道中的物体皆都引发干扰回波。

盲区：探头声波的起振周期决定了探头表面下的某一区域的回波无法检测到，这便是盲区，它决定了探头和最高物位的最小间距。(参见技术参数)

价格说明：现货特价销售

产品数量：常备现货

包装说明：纸包装，适合长途运输

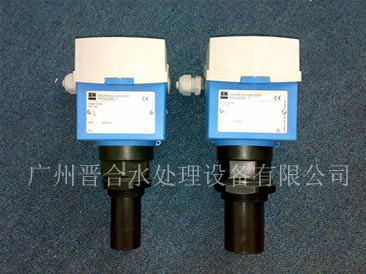

产品型号：FMU230E-AA32，FMU231E-AA32

测量范围：0-7米

测量精度：0.25%

输出信号：4-20mA 二线制

电源及功耗：24VDC 8W

资料下载：Prosonic T FMU130-131-230-231-232

资料下载：Prosonic T FMU30
