德国迪帕Depa气动隔膜泵

  三十多年来,DEPA系列气动隔膜泵这一高质量的正向位移泵一直应用于各个工业领域。每天,即使是在恶劣的应用条件下,这些泵在世界各地以其可靠性和高效性发挥着作用。在泵的生产过程中,各个工业领域对泵的质量要求、操作和维护泵的方便性一直是我们的最高准则。最先进的生产工艺、保证质量的检测系统以及DIN EN ISO29001认证,保证了DEPA产品的最高质量。DEPA系列泵有着多种不同的型号,几乎可以满足用户不断增长的各种复杂泵吸要求。
  我们有着长年积累的知识和实践经验,加上我们在泵制造上的专有技术,因此,我们可以快速地为针对用户和市场的各种需求做出相应的解决方案。
  我们注重对新技术的投资、改进生产方法并不断完善对用户的服务,在未来,DEPA系列气动隔膜泵仍将会保持其在市场上的领先地位。

德国DEPA资料下载

优点概览:

●液体或粘性产品的轻柔输送            ●可以输送带固体颗粒的介质
●极适合输送磨损性、粘性和对剪切力敏感的介质   ●能空载
●无动密封或加压密封               ●易于运输的可移动单元
●泵容量可无级调节                ●干性自吸泵
●可在阀门关闭时运行               ●先进的压缩空气控制,少维护,无油
●可浸没运行的设计                ●也适于在有爆炸危险和有害环境中应用
●操作和维护简便

安装

  DEPA气动隔膜泵可用于多种不同的应用场合,而不是仅仅限于某一种安装使用场合。些系列泵即可固定安装到特定的抽吸过程中,也可作为可移动单元在不同的应用场合投入使用。

DEPA气动隔膜泵

DEPA气动隔膜泵-M系列金属泵

  数十年来,DEPA 浇铸金属气动隔膜泵被广泛地应用于各个工业领域。在世界各地,泵广泛地用于船只、著名陶瓷厂、汽车工业的喷漆系统和采矿业,而这些仅仅是泵使用的几个例子。浇铸金属泵系列包括20多个不同型号和不同规格的泵,几乎可以满足任何使用场合的需要。

  浇铸金属泵的结构牢固,对磨蚀性介质有很高的耐受性,抛光的表面使得流体阻力很低,此外,其优点还有工作温度范围宽广,极好的耐腐蚀性,使用寿命长等。

  主要用途:油漆工业、汽车工业、废水处理、陶瓷工业、采矿业、建筑业、化学工业

  和久经考验的空气控制系统共同使用,由于浇铸金属泵的结构紧凑但功能强大,并且易于运输、因此浇铸金属泵既可作为移动泵,也可作为固定设备来使用。

  为尽量减少停工期,在些泵的研制过程中,特别强调了泵的易维护性。

  DEPA气动隔膜泵采用了不锈钢夹箍,这一点明显和其它气动隔膜泵有所不同。无需采用任何特殊工具,即可对泵进行拆卸,同时夹箍可平整地夹持隔膜。

  通过采用模件化设计,可减少备件库存量,根据使用泵的具体应用需要,DEPA浇铸金属泵可带有许多不同的配件供货。

  浇铸金属泵均标准配置有铝质空气中心体。

  在使用泵的环境或输送介质不适合铝质的情况下,两样可以使用DEPA气动隔膜泵。

  在这些应用场合,泵的中心体采用CX型和SX型(青铜或不锈钢)。

型号材料 DL15(1/2”) DL25(1”) DL40(1-1/2”) DL50(2”) DL80(3”)
FA(铝合金)
CA(铸铁) -
CX(铸铁/青铜) -
SA(316L不锈钢)
SX(316L不锈钢/青铜) -
HC(哈氏合金) - - -

常用型号:DL15-FA-NNT、DL25-FA-NNN、DL25-SA-ZTT、DL25-FA-BBB-G、DL40-FA-ZTT、DL40-CA-FFT、DL40-SA-EEE-Q、DL50-FA-EET、DL50-CA-FTT

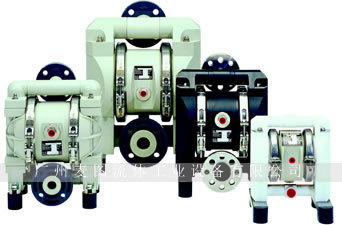

DEPA气动隔膜泵-P系列非金属(塑料)泵

  非金属泵系列泵采用机械加工或特种注塑件构成,尤其适用于电镀、化学工业以及机械工程中对腐蚀性和磨损性介质。

  有些在技术上可采用的金属, 由于它们不具备化学耐受性, 因而不适于用于泵吸有腐蚀性的介质。因此,DEPA气动隔膜泵的某些部件采用橡胶材料制成。

  和浇铸金属泵相比,P 系列泵的开发重点不是针对泵的压力限制。这些泵同样可适用于最高为7 bar的压力。

  PM型PEPA气动隔膜泵是广泛投入使用、运行效果非常好的聚丙烯泵的进一步的开发。这些泵将先进的工业设计和日常工作中对泵的高要求结合为一体,如温度耐受性、化学耐受性以及耐磨损性等。

  采用计算机辅助注射铸模,使得均匀的表面有很高的光洁度,从而减低了流量损失,并对磨蚀有极好的耐受性。

  主要用途:电镀和镀膜、纸业和木材工业、油漆工业、制药工业、化学工业、设备和机械工程、发电站,废物处理技术

  这种设计有着结构紧凑、机械稳定性高的优点。导电橡胶材料制成的泵进一步扩充了产品系列。在有爆炸危险的应用场合,这些泵可以安全地输送非导电介质。

  按照应用的需要不同,有5种型号的导电聚丙烯或聚四氟乙烯泵供选择。

  由于在设计上采用不同的材质,所以这些泵的用途非常广泛。可以选择内部安装空气控制阀或外部安装空气控制阀。可以选用ANSI法兰、DIN法兰、JIS法兰连接和螺纹连接。为保证和各种不同介质的兼容性,对接触介质的各部件(如隔膜、阀座和阀球)可选用不同的材质。

型号材料 DL08(1/4") DL10(3/8") DL15(1/2") DL25(1") DL40(1-1/2") DL50(2") DL80(3")
PP(整体聚丙烯) - -
PM(注塑聚丙烯) - - - -
PV(PVDF) - -
PL(导电聚丙烯) - -
PT(PTFE聚四氟乙烯) -
TL(导电PTFE聚四氟乙烯) -
常用型号:DL15-PP-EEK、DL15-PM-FFT、DL15-PP-ZTT、DL25-PV-TTT、DL40-PP-EEE-Q、DL50-PP-EEW、DL80-PP-TTT

DEPA气动隔膜泵-L不锈钢系列(卫生级)

  L系列采用高光洁度不锈钢制成,主要用于食品工业,制药工业,化妆品工业以及饮料工业。

  多年来,在这些工业领域,不锈钢泵早已成为完成各种泵吸功能所不可缺少的标准产品。

  无论在泵壳材料方面(304或316L不锈钢),还是在表面质量(可达0.5μm)和弹性体材料认证(FDA)方面,这一通用系列泵都可以满足高标准的生产要求。

  此系列泵可以选择性的配备内部和外部无需润滑的空气控制阀供货,由此可以防止对泵吸介质和周围环境造成的污染。在这些泵的设计过程中,也重点考虑到对泵的清洗和灭菌,如在世界各地均有不同标准的CIP(原位清洗)和SIP(原位灭菌)。抛光不锈钢泵有不同的型号供货,如带高光洁度紧固夹箍的SL(304)型或UE(316L)型,以及带法兰的DH-UE型。

  主要用途:化学工业、制药工业、生物技术、医疗领域、化妆品工业、食品工业、乳制品工业、饮料工业

  根据应用场合的需要,泵可以选择性的配备不同的管道配件供货,如乳制品管道配件,无菌DIN11864,Triclamp或Neomo等。

  由于这些泵的球阀间隙大,所以可将泵用于抽吸含有固体颗粒的介质,如含有水果或蔬菜颗粒、肉粒的介质。能够泵吸的颗粒大小取决于泵的规格。这些敏感的产品在泵吸过程中不会被泵所损坏。

  所有不锈钢均配备高光洁度抛光框架供货,在某些型号,框架的高度可以调节。

  根据用户的需要,可以提供不同型号的移动单元。

型号材料 DL15(1/2") DL25(1") DL40(1-1/2") DL50(2") DL80(3")
DL-SF型(电抛光316L不锈铸钢) - -
DL-SL型(抛光304不锈钢)
DL-SU型(抛光316L不锈钢)
DL-UE型(电抛光316L不锈钢,Ra<0.8μm)
DH-UE型(电抛光316L不锈钢,Ra<0.8μm,带法兰) -

常用型号:DL25-SF-GGG、DL40-SF-TTT、DL40-SU-EEE、DL40-SUV-EEE、DL40-SUV-G-G、DL50-SL-TTT、DL50-SLV-T-T、DL50-SF-ZTR

其他型号:DH15-PT-Z-T、DH25-PT-Z-T、DB25-SA-BHV、DB40-SA-D、DB40-SA-EHW、DP50-FA-NNN、DP80-FA-NEE

德国DEPA隔膜泵选型-例如:DL25-SA-EEE
类型 口径 泵壳/控制体材质 隔膜/膜片 阀座 阀球
DL-普通泵 08-1/4" FA-铝质 CA-铸铁 SA-不锈铸钢 B-NRS E-EPDM B-NRS B-NRS E-EPDM

DF-插桶泵

10-3/8" CX-铸铁/青铜 HC-哈氏特镍合金 D-EPDM HD E-EPDM F-FKM G-灰色EPDM
DZ-双动泵 15-1/2" SX-不锈铸钢/青铜 SU-316L抛光不锈钢 F-FKM T-PTFE F-FKM N-丁腈橡胶 R-不锈钢
DP-粉泵 25-1" SL-304抛光不锈钢 PP-聚丙烯 G-灰色EPDM G-灰色EPDM T-PTFE V-NRS/钢心
DB-高压泵 40-1 1/2" UE-316L电抛光不锈钢 PM-注塑聚丙烯 N-丁腈橡胶 N-丁腈橡胶 W-EPDM/钢心 Z-PTFE/钢心
DH-不锈钢泵 50-2" PL-导电聚丙烯 SF-铸SS316L电抛光 P-PTFE仅在DH R-不锈钢 X-灰色EPDM/钢心 Y-丁腈橡胶/钢心
  80-3" PV-PVDF PT-PTFE SLV-抛光304 U-灰色EPDM仅在DH T-PTFE
  125-5" TL-导电PTFE SUV-抛光SS316L Z-E4复合材料 H-不锈钢仅在DB

DL40-FA-NNN

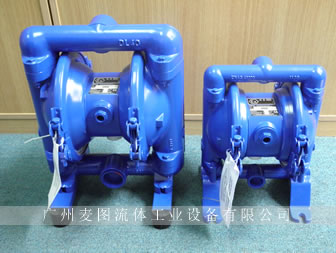

DL25-FA-EEE

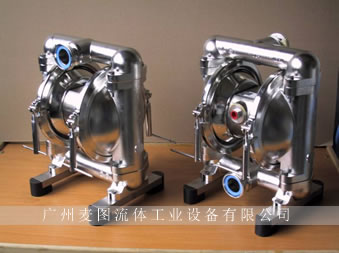

DL15-SF-TTT

DL15-PM-TTT

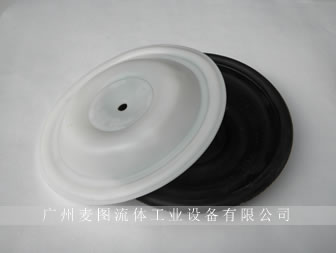

PTFE+EPDM膜片

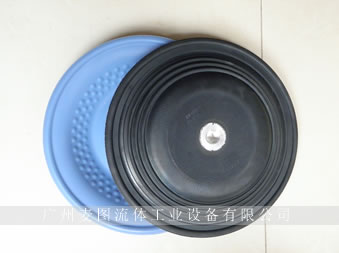

E4复合材料膜片

气阀

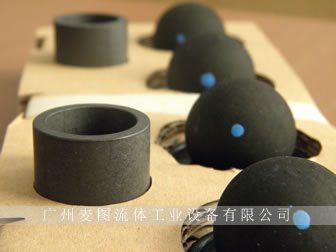

阀球阀坐

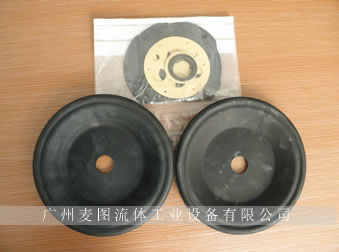

隔膜片、密封圈
