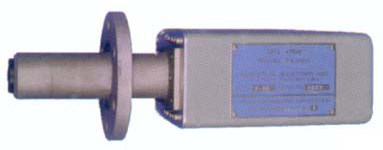

BA-200水中油监测仪

　　美国创新系统公司（Inventive System Inc.）所生产的BA-200水中油监测仪，采用优质的电子光学传感系统测量水中油的浓度，包括悬浮油和乳化油。油在水中往往以两种形式存在，一种是悬浮油(自由)，一般油珠直径在20mm以上，此种悬浮状态油由于直径较大，往往会飘浮于水面上而从水中分离出来；另一种为乳化油，油珠直径一般小于20mm，往往以一种不固定形式存在于水中，BA-200监仪可对此两种油在水中的含量进行测量。
　　美国创新公司BA-200型水中油监仪获得了美国海岸监察局的质量认证。可对海洋中油船的泄漏、排放进行监测，同时也可用于化工炼油厂、冷凝器、冷却塔水中油含量的监测。

工作原理

　　BA-200仪表采用活塞往复式抽吸探头结构，当活塞往回移动时，3 ml的样液被吸入测量腔内，进行测量，测量完毕后，活塞伸出将已被测量的样液排出，再进入下一个测量周期．每个测量周期的时间为8．5秒。图一为探头结构简图；图二为光学测量系统剖面图。在测量腔周围分布四个小通道，分别装有光源、折射光敏元件、接收光敏元件，温度传感元件。位于光源腔内的光源发出的可见光穿过测量腔中的水样，被接收光敏元件接收，当水中无油时，所有光波都被接收光敏元件所接收，无折射光波。随着水中含油量的增加，部分光被水中油所吸收折射，接收光敏元件所接收到的光波将逐渐减少，如图三所示的曲线代表了水中含油量与接收光敏元件所接收光波关系，此曲线会受水中固体颗粒及光源老化的影响。在测量腔中间有一根屏障杆，其用途是防止光源直接进入折射光敏元件腔内。当水中无微小油珠存在时，光源的光线是不能进入到光敏元件上，因此折射光敏元件上接收光为零。如果水中存在微小油珠，会形成类似于是棱镜的折射体，将屏障杆附近光线折射一部分到折射光敏元件上，另一部分将直接进入接收光敏元件上。折射光敏元件上所接收到光线强度与水中含油量多少呈现出曲线，随着含油量增加，所接收光线强度也会增加。通过数学微分拆补计算方法，可将接收光敏元件所接收光线强度和折射光敏元件所接收到光线程度建立一个数学模型函数，此函数与水中油含量浓度成线性数学关系，通过微电脑智能模块将水中含油浓度转化成相应的电流输出4-20mA。

仪器特征

　　1.此分析仪能排除水中其它固定颗粒对测量的影响。因为水中的固体颗粒形状往往是不规则的，因此当光线照射到固体颗粒上将被吸收和散射到各个方向，不会象油珠那样朝一个方向折射，折射光敏元件很难接收到固体颗粒散射光线。
　　2.有效抑制灯泡老化问题。Inventive 公司由于采用了双光敏元件布置，而且是将接收光敏元件用作参考校正对象。当光源老化，光线强度减弱时，两个光敏元件所接收光度都会相应地减少，但是其比率基本上保持恒定，因此所测量结果也基本上不会发生变化。
　　3.抗光谱衰减。众所周知，随着使用时间的增加，紫外光线光谱衰减比可见光光谱衰减要快得多，而此种衰减因素在实测当中，是无法用电路技术来弥补的。由于Inventive 公司采用的是可见光光源，因此能有效排除这种衰减对测量结果的影响。
　　4.具有自清洁抗污物干扰功能。水中微生物、藻类及其它脏物往往会给测量带来很大的麻烦，这些微生物及藻类往往粘附在光源或光敏元件的窗口上，影响测量结果。BA-20由于采用往复式活塞取样结构，能象刮窗器那样每8.5秒对窗口进行清洁，有效地保证窗口的清洁，使测量结果不受污物、藻类、微生物的影响。
　　5.真正实时现场测量。其它有些公司所生产的水中油测量仪，一般都采用取样流通式方法，水样需通过一段很长的采样流通管，一般都在6米以上才能到达分析仪器探头内，长距离的传输往往会出现水中油份的冷凝而"析出"的现象，这样测量出结果往往比实际含油的浓度要低一些。而BA-200分析仪采用直接采样安装方式，能克服这种弊端。
　　6.广泛适用性。Inventive 公司已对各种油类进行实验 ，从重油到轻油、从植物油到动物油都证实此仪器的测量精度都满足EPA机构的指标范围。
　　7.使用寿命长。BA-200的整个仪器只有一个活动部件，即活塞取样部件。此活塞采用不锈钢、蒙乃尔、钛合金材料做成，具有很高的耐磨、耐腐蚀性。

OS-100显示控制器

　　OS-100显示控制器与BA-200系列水中油变送器配合使用，构成水中油监测系统，控制器接受BA-200变送器或0-2或4-20mA信号，显示水中油的浓度。
